Компания Jushi разработала высокомодульное стекловолокно E8 в начале 2016 года, совершив революционный прорыв в производстве стекловолокна.
Стекловолокно E8 обладает более высоким модулем упругости и лучшей усталостной стойкостью, чем высокопроизводительное стекловолокно E7 и S стекловолокно.
E8 обладает гораздо более высокими экономическими показателями, чем S-образное стекловолокно, что делает его более конкурентоспособным по сравнению с более поздними моделями. E8 предназначен в основном для использования в ветряных лопастях и создаст огромную ценность для рынка ветроэнергетики. Это будет способствовать дальнейшему внедрению инноваций и применению лопастей большого размера . E8 позволит лопастям такой же конструкции иметь более высокий модуль упругости, меньшую деформацию при одинаковой ветровой нагрузке и меньший вес лопасти. В то же время производители ветряных лопастей могут сделать свои лопасти еще длиннее, более устойчивыми к усталости и более адаптируемыми к ветровым зонам.
По сравнению с традиционным стеклом E стекло E8 предлагает следующие уникальные преимущества:

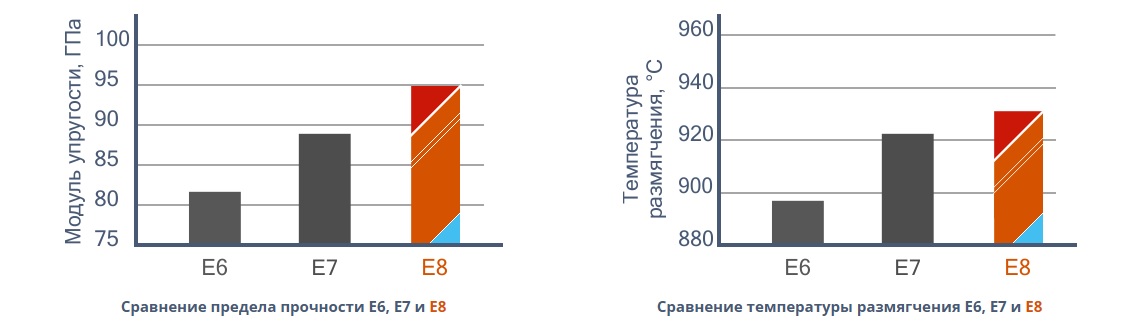

- Более высокий модуль, на 17% выше, чем у стекла E6, на 7% выше, чем у стекла E7;
- Более высокий модуль, на 17% выше, чем у стекла E6, на 7% выше, чем у стекла E7;
- Более высокая температура размягчения, на 32 ℃ выше, чем у стекла E6, на 9 ℃ выше, чем у стекла E7;
- Использование сырья, не содержащего бора и фтора, обеспечивает чистое производство.
| Свойства | Метод испытания | Ед.измерения | E6 | E7 | E8 |
| Плотность | АСТМ C693 | гр/см3 | 2.62 | 2.60 | 2.62 |
| Показатель преломления | ASTM C1648 | / | 1.566 | 1.562 | 1.568 |
| Коэффициент расширения | АСТМ D696 | 10-6k-1 | 6.0 | 5.5 | 5.2 |
| Температура размягчения | АСТМ C338 | °C | 898 | 921 | 930 |
| Модуль упругости | ASTM E1876 | ГПа | 81 | 89 | 95 |
| Диэлектрическая постоянна (23 °С, 1MHz) | АСТМ D150 | / | 7.1 | 7.0 | 6.9 |
Стекловолокно E8 изготавливается из уникального состава стекла, который повышает устойчивость к коррозии в различных условиях. По сравнению со стекловолокном E6 и E7, E8 значительно лучше противостоит химической коррозии в нейтральных, кислых или щелочных растворах и особенно высокая коррозионная стойкость в кислых средах. Таким образом, E8 особенно подходит для применений, предъявляющих особые требования к окружающей среде, таких как контроль выбросов, химическая защита от коррозии и опреснение воды.
| Свойства | Метод тестирования | Ед.измерения | E6 | E7 | E8 |
| Потери веса в кислой среде | Выдерживание в 10% растворе HCl при 23°C в течение 24 часов | % | 0.08 | 0.07 | 0.06 |
| Потери веса в щелочной среде | Выдерживание в 0.025M растворе Na2C03 при 23°С в течение 24 часов | % | 0.24 | 0.14 | 0.12 |
| Потери веса в щелочной среде | Выдерживание в 0.5M растворе NaOH при 23°С в течение 24 часов | % | 0.43 | 0.22 | 0.20 |
| Потери веса в кипящей воде | Кипячение в воде при 100°С в течение 24 часов | % | 0.39 | 0.23 | 0.20 |
Превосходные механические свойства
E8 - это высокоэффективное стекловолокно с более высоким модулем упругости и повышенной прочностью. E8 обладает более высокими механическими свойствами, стабильностью размеров и усталостной стойкостью, а также может соответствовать более высоким требованиям к конструкции композитных материалов для использования в более сложных условиях. Стекловолокно E8 широко использоваться в производстве больших ветряных лопастей, военной техники, сосудов высокого давления и аэрокосмической промышленности.
| Тестовый образец | Свойства | Стандарт | E6 | E7 | E8 |
| Стеклоровинг, пропитанный эпоксидной смолой | Предел прочности при растяжении, МПа | АSТМ D2343 | 2500-2700 | 2800-3000 | 3100-3500 |
| Модуль упругости при растяжении, МПа | АSТМ D2343 | 81-83 | 89-91 | 95-98 | |
| Стеклоткань 1250 г/м2, пропитанная эпоксидной смолой | Предел прочности при растяжении, МПа | ISO 527-5 | / | 1321.7 | 1332.3 |
| Модуль упругости при растяжении, МПа | ISO 527-5 | / | 48.5 | 51.6 | |
| Содержание стекловолокна, % | ISO 1172 | / | 53.6 | 53.8 | |
| Предел прочности на сжатие, МПа | ISO 14126 | / | 972.8 | 1043.9 | |
| Модуль упругости на сжатие, МПа | ISO 14126 | / | 49.1 | 52.1 | |
| Содержание стекловолокна, % | ISO 1172 | / | 54.4 | 54.2 |
Купить армирующие материалы на основе щелочестойкого высокомодульного стекловолокна E8 можно по телефону +7 (4922) 38-51-82. Сеть складов для самовывоза: Москва, Санкт-Петербург, Екатеринбург, Владимир, Нижний-Новгород, Тамбов, Тольятти, Самара, Новокуйбышевск, Казань, Ульяновск, Тверь, Ростов-на-Дону, Новороссийск, Пермь, Новосибирск, Иркутск, Владивосток. Заказать доставку по России, в Беларусь и Казахстан.
